本当にジャンク品の寄せ集
めで、パネルなんてついて
いない。すごい！
高２中２受信機は同調バ
リコン、発信バリコンを単
独で調整していた。
右上にちゃんとブレーカ
ーがついています。これは
無線局にはたしか必須でし
た。
●開局当時（高校１年生）の自作リグ ◎送信機 ２Ｅ２６終段 ８０７でプレート変調 ＡＭ変調 シャーシに自作 プレート電流計 グリッド電流計 πマッチ接続 周波数 ３、５Ｍｃ ７Ｍｃ ２１Ｍｃ ◎受信機 高２中２ダブルスーパー 船舶無線用のを親父がコイルを巻き直した。

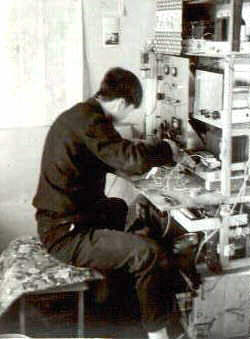

パネルがついています。送受
信の切り替えは右足のところ
についているシーメンススイ
ッチでやっていました。
上段が電源、中段右がＶＦ
Ｏ、中段左が送信機、下段が
受信機。下の机はジャンク箱。
座っているイスは学校の技術
家庭で作ったもの。
ついでに中段右のＶＦＯの
シールドボックスは以下に出
てくるメールをくれた友達が
作り損ねたものを譲ってもら
た。も一つついでに、その友
達は私が持っていないシャー
シパンチ（シャーシに真空管
用の丸い穴を開ける道具）を
持っていて、良く借りた。有
り難う。
●開局当時（高校１年生）の自作アンテナ ３、５Ｍｃ ４０Ｍロングワイヤ。親父がどこかでもらって来た あの”すずめがとまっている電線”をはった。 どこかで廃線になったもので白い碍子がたくさん ついていた。 本日（９７、６、５）、当時の友達から本ページを みて、メールが来ました。 「３、５のロングワイヤーの電線は、うちの家の前 にアーケードみたな屋根があり、その電線のいれか えのときのもんです。だから碍子がついていた。」 どひゃー、申し訳ない。勘違いしていた。その友達 は当時のハムの仲間、それも技術を良く知っていて、 私は頭が上がらない。でも、高校卒業後会っていな い。 ２１Ｍｃ １エレメントキュビカルクワツド（一本つり用釣竿 ４本と物干し竹１本）

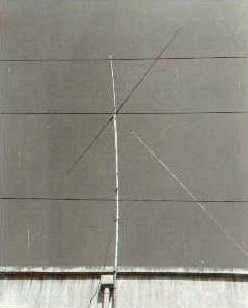

２１Ｍｃ１エレメントキュビ
カルクワッド。当時、ダイポ
ール全盛時代に珍しかった。
皆さんに、ほーいいアンテナ
をお使いでと言われていまし
た。実は、ケーブルの５Ｃ２
Ｖは高かったので、ＯＭから
頂いた５Ｃ２Ｖの切れっぱし
３本を丁寧につなぎ合わせて
使っていました。８と良くで
きました。

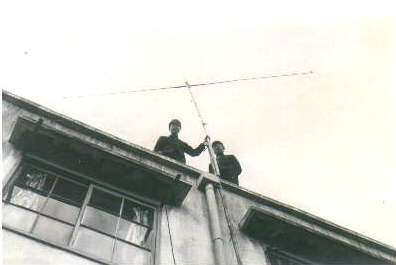

当時の高
校の制服
をきてま
す。右側
が、この
アンテナ
の仕掛け
人である
メールを
くれた友
達です。
（友達へ
のサービ
スです）。
