真空管

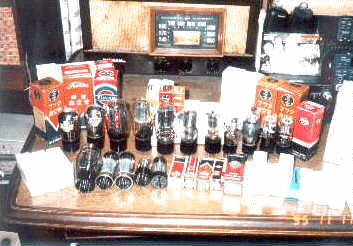

私が集めた真空管です。

◎真空管の名称
 ・レトマ方式（アメリカ方式）
　第一数字・第一文字・第二数字・第二文字・最後の文字
　　第一数字；ヒータ電圧
　　第一文字＋第二数字；真空管の特性
　　第二数字；管外へ出ている極数（ヒータは１極、管内接続も１極）
　　最後の文字；真空管の変形（Ａ、Ｂ、Ｃ）
　例
　　６ＢＤ６
・日本標準方式
　第一数字・第一文字・第二文字・第二数字・最後の文字
　　第一数字；ヒータ電圧
　 　　第一文字；口金の種類（足の本数）
　　　　　　　Ｘ；４本　Ｙ；５本　Ｚ；６本　Ｗ；小型７本　Ｔ；大型７本
　　　　　　　Ｇ；ＧＴ管用８本　　Ｍ；ミニチュア７本
　　第二文字；構造又は用途
　　　　　　　Ｌ；増幅率３０以下の三極管　Ｈ；それ以上の増幅率の三極管
　　　　　　　Ａ；電力増幅用三極管　　　　Ｒ；高周波増幅四、五極管
　　　　　　　Ｖ；可変増幅率四、五極管　　Ｂ；ビーム電力増幅管
　　　　　　　Ｐ；電力増幅五極管　　　　　Ｄ；検波用二極管
　　　　　　　Ｋ；整流管　　　　　　　　　Ｃ；周波数変換管
　　第二数字；特性
　　　　　　　整流管では　　奇数；半波整流管　　偶数；両波整流管　
　　　　 　　最後の文字；真空管の変形（Ａ、Ｂ、Ｃ）
　例
　　６ＺーＰ１、６ＷーＣ５
・欧州方式
　第一文字・第二文字・第一数字
　　第一文字；規格
　　第二文字；種別
　　第一数字；用途
◎真空管類


◎ナス管

　ＫＸー４５０（ＷＥＳＴＲＯＮ）

整流管


◎ＳＴ管
　　１２Ａ　　　　　２６　　　　　　２６Ｂ　　　　　２７
　　５６　　　　　　５７　　　　　　５８　　　　　　７６
　　６ＷＣ５　　　　６Ｃ６　　　　　６Ｄ６
　　６ＺＤＨ３　　　６ＺＤＨ３Ａ
　　３ＹーＰ１　　　６ＺーＰ１　　　１２ＺーＰ１
　　ＫＸー１２Ｆ　　ＫＸー８０ＨＫ　２４ＺＫ２
　　４２　　　　　　８０７　　　　　ＯＣ３
　　５Ｕ４Ｇ
　　　

　（１）　１２Ａ

検波増幅三極管
フィラメント電圧：ＤＣ５、０　　Ｖ
フィラメント電流：　　０、２５　Ａ
プレート電圧　　：１８０　　　　Ｖ
プレート電流　　：　　７、７　　ｍＡ


　（２）　２６

ローｕ三極管
フィラメント電圧：　　　　　　　Ｖ
フィラメント電流：　　　　　　　Ａ
プレート電圧　　：　　　　　　　Ｖ
プレート電流　　：　　　　　　　ｍＡ


　（３）　２６Ｂ

ローｕ三極管

フィラメント電圧：　　１、５　　Ｖ
フィラメント電流：　　１、０５　Ａ
プレート電圧　　：１８０　　　　Ｖ
プレート電流　　：　　４、２　　ｍＡ


　（４）　２７

ローｕ三極管

フィラメント電圧：　　２、５　　Ｖ
フィラメント電流：　　１、７５　Ａ
プレート電圧　　：１３５　　　　Ｖ
プレート電流　　：　　４、５　　ｍＡ


　（５）　５６

中間ｕ三極管

フィラメント電圧：　　２、５　　Ｖ
フィラメント電流：　　１、０　　Ａ
プレート電圧　　：２５０　　　　Ｖ
プレート電流　　：　　５、０　　ｍＡ


　（６）　５７

シャープカットオフ五極管
フィラメント以外は６Ｃ６と同じ。

フィラメント電圧：　　２、５　　Ｖ
フィラメント電流：　　１、０　　Ａ
プレート電圧　　：１００　　　　Ｖ
プレート電流　　：　　１、７　　ｍＡ


　（７）　５８

リモートカットオフ五極管
フィラメント以外は６Ｄ６と同じ。

フィラメント電圧：　　２、５　　Ｖ
フィラメント電流：　　１、０　　Ａ
プレート電圧　　：１００　　　　Ｖ
プレート電流　　：　　８、０　　ｍＡ


　（８）　７６

低ｕ三極管

フィラメント電圧：　　６、３　　Ｖ
フィラメント電流：　　０、３　　Ａ
プレート電圧　　：２５０　　　　Ｖ
プレート電流　　：　　５、０　　ｍＡ


　（９）　６ＷーＣ５

変換及び混合管

フィラメント電圧：　　６、３　　Ｖ
フィラメント電流：　　０、３５　Ａ
プレート電圧　　：２５０　　　　Ｖ
プレート電流　　：　　３、２　　ｍＡ


（１０）　６Ｃ６

シャープカットオフ五極管
フィラメント以外は５７と同じ。

フィラメント電圧：　　６、３　　Ｖ
フィラメント電流：　　０、３　　Ａ
プレート電圧　　：１００　　　　Ｖ
プレート電流　　：　　１、７　　ｍＡ


（１１）　６Ｄ６

リモートカットオフ五極管
フィラメント以外は５８と同じ。

フィラメント電圧：　　６、３　　Ｖ
フィラメント電流：　　０、３　　Ａ
プレート電圧　　：１００　　　　Ｖ
プレート電流　　：　　８、０　　ｍＡ


（１２）　６ＺーＤＨ３

二極三極管（検波用二極管＋ハイｕ三極管）

６ＺーＤＨ３Ａのグリッドがトップについているものです。

フィラメント電圧：　　６、３　　Ｖ
フィラメント電流：　　０、３　　Ａ
プレート電圧　　：１００　　　　Ｖ
プレート電流　　：　　０、４　　ｍＡ


（１３）　６ＺーＤＨ３Ａ
二極三極管（検波用二極管＋ハイｕ三極管）

フィラメント電圧：　　６、３　　Ｖ
フィラメント電流：　　０、３　　Ａ
プレート電圧　　：１００　　　　Ｖ
プレート電流　　：　　０、４　　ｍＡ


（１４）　３ＹーＰ１

五極電力増幅管

フィラメント以外は６ＺーＰ１と同じです。

フィラメント電圧：　　２、５　　Ｖ
フィラメント電流：　　０、９　　Ａ
プレート電圧　　：１８０　　　　Ｖ
プレート電流　　：　１３　　　　ｍＡ


（１５）　６ＺーＰ１
五極電力増幅管

フィラメント電圧：　　６、３　　Ｖ
フィラメント電流：　　０、３５　Ａ
プレート電圧　　：１８０　　　　Ｖ
プレート電流　　：　１３　　　　ｍＡ


（１６）　１２ＺーＰ１ 五極電力増幅管
フィラメント以外は６ＺＰ１と同じです。

フィラメント電圧：　１２、０　　Ｖ
フィラメント電流：　　０、１５　Ａ
プレート電圧　　：１８０　　　　Ｖ
プレート電流　　：　１３　　　　ｍＡ


（１７）　ＫＸｰ１２Ｆ 直熱半波整流管

フィラメント電圧：　　５、０　　Ｖ
フィラメント電流：　　０、５　　Ａ
プレート電圧　　：３００　　　　Ｖ
プレート電流　　：　４０　　　　ｍＡ


（１８）　ＫＸー８０ＨＫ 傍熱半波整流管

フィラメント電圧：　　５、０　　Ｖ
フィラメント電流：　　０、６　　Ａ
プレート電圧　　：１０００　　　Ｖ
プレート電流　　：４００　　　　ｍＡ

８０；直熱全波整流管　　８０Ｋ；傍熱タイプの８０
８０Ｂ；直熱半波整流管　８０ＢＫ；傍熱タイプの８０Ｂ


（１９）　２４ＺーＫ２ 倍電圧整流管

フィラメント電圧：　２４、０　　Ｖ
フィラメント電流：　　０、１５　Ａ
プレート電圧　　：３００　　　　Ｖ
プレート電流　　：　４０　　　　ｍＡ


（２０）　４２ 電力増幅五極管

フィラメント電圧：　　６、３　　Ｖ
フィラメント電流：　　０、７　　Ａ
プレート電圧　　：３７５　　　　Ｖ
プレート電流　　：　３８　　　　ｍＡ


（２１）　８０７ 五極電力増幅管

フィラメント電圧：　　６、３　　Ｖ
フィラメント電流：　　０、９　　Ａ
プレート電圧　　：４００　　　　Ｖ
プレート電流　　：　６０　　　　ｍＡ


（２２）　ＯＣ３／ＶＲー１０５ 定電圧放電管

プレート電圧　　：１０５　　　　Ｖ
プレート電流　　：　４０　　　　ｍＡ


（２３）　５Ｕ４ーＧ 全波高真空整流管
フィラメント電圧：　　５、０　　Ｖ
フィラメント電流：　　３、０　　Ａ
プレート電圧　　：４５０　　　　Ｖ
プレート電流　　：８００　　　　ｍＡ


◎ＧＴ管 　　２Ｅ２６　　　　６ＤＱ５
　　６ＳＮ７　　　　６Ｖ６　　　　　６ＳＪ７　　　　　６ＡＧ７
　　６ＡＸ４
　　６Ｅ５　　６ＺＥ１　
　　６Ａ７　

　（１）　２Ｅ２６ 五極電力増幅管

フィラメント電圧：　　　　　　　Ｖ
フィラメント電流：　　　　　　　Ａ
プレート電圧　　：　　　　　　　Ｖ
プレート電流　　：　　　　　　　ｍＡ


　（２）　６Ｅ５ 同調指示管
いわゆるマジックアイと呼ばれていた
もので、猫の目のようです。同調する
と、扇型の青く（正確には黄緑色）光
る部分が広がり、光らない部分が閉じ
ます。

フィラメント電圧：　　６、３　　Ｖ
フィラメント電流：　　０、３　　Ａ
プレート電圧　　：２５０　　　　Ｖ
プレート電流　　：　　　　　　　ｍＡ


◎ＭＴ管
　　６ＢＡ６　　６ＢＥ６　　６ＡＲ５　　５ＭＫ９
　　６Ｘ４　　　６ＡＱ５　　６ＢＤ６　　６ＡＶ６
　　６ＢＤ６　　６ＡＬ５　　６ＭＨＨ３　５Ｕ８
　　６ＢＮ６


◎トランスレス用ＭＴ管 　　１２ＢＥ６　　　１２ＢＡ６　　　１２ＡＶ６　　　　３０Ａ５
　　３５Ｃ５　　　　５０Ｃ５　　　　３５Ｗ４　　　　　２５ＭＫ１５

　
◎電池管 　　ＩＴ４　　ＩＲ５
