●家庭内ＬＡＮのネットワークケーブル配線 ・家庭でのネットワークケーブル配線の良い方法は？ ・部屋間のケーブルの引き回しを考えるとバス型接続が良いのですが。 ・ツリー型（ＨＵＢ）形式では、サーバーの部屋から各部屋にケーブル がでる事になり、実質配線が困難。 ・ＨＵＢ間はクロスケーブル使えばいくらでも接続可能？ ４段迄のよう。一般ポート同士の接続はクロスケーブルで行う。 ・我が家は方法４です。 ■方法１ １０ＢＡＳＥ−Ｔでの蛸足（ツリー構造）配線 ■センターＨＵＢ ｌ ｌｌｌ ｌ ｌ ｌ ｌ ｌ ｌ ｌ ｌ ｌ ｌ ｌ ｌ ｌ ｌ ｌ ｌ □ □ □ □ □ ローカルＨＵＢ ・各部屋にＨＵＢを設置 ・全体ＨＵＢから１０ＢＡＳＥ−Ｔでツリー構造で部屋ＨＵＢを接続。 ・一つの部屋から複数の部屋に向かって蛸足ケーブル配線が必要。 ＊＊部屋間配線が多くて無理！ ■方法２ １０ＢＡＳＥ−２での芋づる配線 −−−−−−−−−−−−−−−−−−− ｌ ｌ ｌ ｌ ｌ □ □ □ □ □ ・各部屋に１０ＢＡＳＥ−２コネクタ付きＨＵＢを設置。 ・１０ＢＡＳＥ−２で部屋間接続する。 ・部屋間配線は芋づるの一つで済む。 ＊＊ベスト！但し１０ＢＡＳＥ−２の部分が将来の１００ＭＢｐｓ グレードアップ時に課題となる。 ■方法３ １０ＢＡＳＥ−Ｔでの芋づる（カスケード）配線 −−− −−− −−− −−− ｌ ｌ ｌ ｌ ｌ ｌ ｌ □ □ □ □ ・各部屋にＨＵＢを設置。 ・それらを１０ＢＡＳＥ−Ｔでカスケード接続して部屋間接続。 ・部屋間配線は芋づるの一つで済むが、接続可能段数によって接続部屋 数が制限される。ＨＵＢのカスケード接続は４段迄可能。 ＊＊接続部屋数に限りがある ■方法４ １０ＢＡＳＥ−Ｔでの蛸足＋芋づる配 ■センターＨＵＢ ｌ ｌ ｌ ｌ □ □ −−− −−−ｌ ｌ−−− −−− −−− ｌ ｌ ｌ ｌ ｌ ｌ ｌ □ □ □ □ ・各部屋にＨＵＢを設置 ・一段目は蛸足（ツリー構造）で２段目と３段目を芋づる（カスケード）接続する。 ７つの部屋迄接続できる。 ・２つの部屋への蛸足配線が一ケ所で後は芋づる配線となる。 ・現在ポートが不要な部屋はＨＵＢを接続する代わりに、ストレートケーブル で短絡して置く。 ＊＊現実的

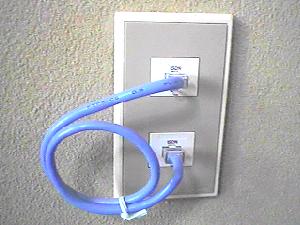

●家庭内ＬＡＮ配線実施 99/8/8 ・我が家では建築の時に「各部屋にＴＥＬ回線を設置」仕様となっていました。つ まり各部屋間に直径１，５ｃｍ程度のじゃばら風のビニールパイプが通っており 各部屋にはそれらを接続したＢＯＸが壁に埋め込まれており、それにコンセント のようなプラスティックのふたがしてありました。そのしくみを利用しました。 ・ふたも２口、３口用のものと交換。日曜大工センターで売っています。 ・家庭内ＬＡＮの配線は、蛸足ケーブル配線は無理で、方法４の芋づる配線 で行いました。 ・１０ＢＡＳＥ−Ｔケーブルは結構太く、複数配線は無理だった。 ・しかし、各部屋に、入りと出の２つのジャックが必要です。 ・使わない時には、ストレートケーブルで、接続しておけば良い。
・５つの部屋では、ＨＵＢが３つは必要。
・先ずは屋内配線用の蛇腹にケーブルをとうすのですが、結構大変。
・先導用の針金は５０ｍの長さで１万円し、高価。
・お店のおじさんが教えてくれました、１０ｍぐらいの長さで良いのなら
パイプクリーナー（パイプが詰まった時に通すもの）をつかったら？
１５ｍで３０００円。
・パイプクリーナーの先頭を丸く加工。
・１０ＢＡＳＥ−Ｔ用のケーブルって、摩擦係数が多きそうでなかなかスム
−スに通らない。食用油をうすく塗りました。すんなり。
・その後に１０ＢＡＳＥ−Ｔケーブルのプラグを取りつけるのにも苦労。
・専用工具。
・ピン配置が大変。
・１０ＢＡＳＥ−Ｔのストレートケーブルって、ジャックからみたらストレート
であり、ケーブル内部配線はクロスしているのですね。
